Охлаждение штампов необходимо в процессе литья под давлением, сегодня мы поговорим о системе охлаждения в форме, а также о скорости и времени охлаждения.
Что такое система охлаждения в пресс-форме для литья под давлением?
Система охлаждения в форме для литья под давлением представляет собой сеть каналов или переходов, предназначенных для отвода тепла от формы в процессе литья под давлением. Система охлаждения помогает контролировать температуру формы и расплавленного металла, что важно для производства высококачественных деталей и сокращения времени цикла.
Система охлаждения в форме для литья под давлением обычно состоит из ряда каналов или проходов, которые вырезаны или просверлены в форме. Эти каналы могут быть спроектированы таким образом, чтобы повторять контуры формы или размещаться в определенных местах, где наиболее вероятно возникновение тепловыделения.
В процессе литья под давлением расплавленный металл впрыскивается в форму под высоким давлением. Когда металл попадает в форму, он начинает затвердевать и остывать. Каналы системы охлаждения позволяют хладагенту, такому как вода или масло, циркулировать через форму для отвода тепла от формы и расплавленного металла. Охлаждающая жидкость поглощает тепло из литейной формы и расплавленного металла, унося его из литейной формы в блок охлаждения или теплообменник. Затем охлажденный хладагент рециркулирует обратно в пресс-форму для отвода большего количества тепла.
Система охлаждения играет решающую роль в процессе литья под давлением, поскольку она помогает поддерживать постоянную температуру по всей форме, снижая риск коробления, растрескивания или других дефектов. Это также может помочь сократить время цикла, обеспечивая более быстрое охлаждение расплавленного металла, что позволяет быстрее извлекать готовую деталь. В целом, система охлаждения в форме для литья под давлением является важнейшим компонентом процесса литья под давлением, помогая обеспечить постоянное качество и производительность.
Что такое скорость охлаждения и время охлаждения при литье под давлением?
Скорость охлаждения – это скорость, с которой металл охлаждается и затвердевает. Время охлаждения — это время, необходимое металлу для охлаждения и затвердевания до точки, когда его можно безопасно извлечь из матрицы.
Как правило, скорость охлаждения при литье под давлением очень высока, обычно измеряется секундами. В процессе литья под давлением расплавленный металл впрыскивается в форму под высоким давлением. Когда металл попадает в форму, он начинает затвердевать и остывать. На скорость охлаждения влияет несколько факторов, в том числе температура формы, скорость потока и давление металла, а также теплопроводность формы и металла. Для небольших и простых деталей скорость охлаждения при литье под давлением может быть очень высокой, часто для завершения требуется всего несколько секунд. Однако для более крупных и сложных деталей скорость охлаждения может быть ниже из-за большего количества материала, который необходимо охладить.
Контроль скорости охлаждения важен при литье под давлением, поскольку он может повлиять на качество готовой детали. Если скорость охлаждения слишком высока, деталь может не полностью заполнить форму, что приведет к таким дефектам, как усадка или пористость. С другой стороны, если скорость охлаждения слишком низкая, деталь может деформироваться или деформироваться, что приведет к неточности размеров.

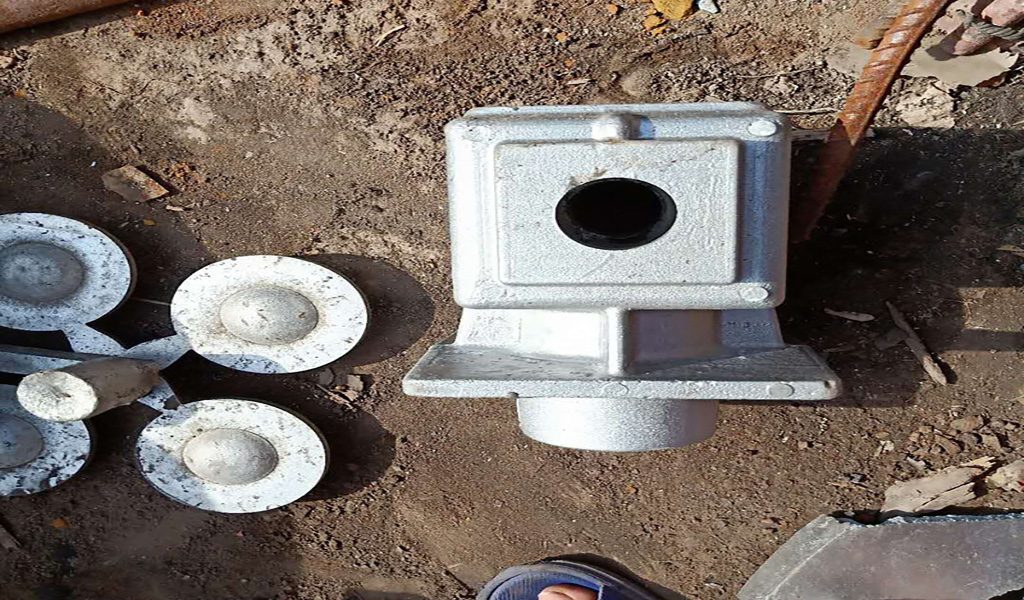

Что влияет на скорость охлаждения?
Скорость охлаждения при литье под давлением зависит от нескольких факторов, включая размер и сложность отливаемой детали, тип используемого металла и конструкцию формы.
– Разница температур: чем больше разница температур между материалом и окружающей средой, тем быстрее будет скорость охлаждения.
– Теплопроводность: чем выше теплопроводность материала, тем быстрее он отводит тепло и охлаждается.
– Площадь поверхности: чем больше площадь поверхности материала, тем быстрее он будет остывать, так как больше площади для рассеивания тепла.
– Форма и размер: форма и размер материала могут влиять на скорость охлаждения, поскольку материалы более сложной формы или большего размера могут иметь больше областей, где удерживается тепло, что приводит к более медленному охлаждению.
– Тип материала: разные материалы имеют разные термические свойства, которые могут влиять на скорость охлаждения. Например, металлы обычно обладают высокой теплопроводностью, что означает, что они могут охлаждаться быстрее, чем неметаллические материалы, такие как пластмассы.
– Окружающая среда: Окружающая среда может влиять на скорость охлаждения, так как материалы в более прохладной среде, как правило, остывают быстрее, чем в более теплой среде.
– Среда теплопередачи: тип среды, используемой для отвода тепла от материала, также может влиять на скорость охлаждения. Например, материалы, охлаждаемые водой, обычно остывают быстрее, чем материалы, охлаждаемые воздухом.
