В области литья металлов достижения в области технологий привели к разработке инновационных процессов, которые обеспечивают повышенную точность, улучшенное качество поверхности и расширенные производственные возможности. Одним из таких методов является литье под давлением в вакууме, которое сочетает в себе преимущества литья под давлением с преимуществами вакуумной среды. В этой статье рассматривается процесс вакуумного литья под давлением и его применение при изготовлении алюминиевой пластины толщиной 0,6 мм в форме четырех лабиринтов с акцентом на роль моделирования в оптимизации производства.Вакуумное литье под давлением — это вариант традиционного литья под давлением, который включает использование вакуумной камеры в процессе литья.
При обычном литье под давлением расплавленный металл впрыскивается в полость формы под давлением. Однако при вакуумном литье под давлением в полости формы перед введением металла создается вакуум. Эта вакуумная среда помогает устранить газовую пористость, уменьшить окисление и повысить общее качество отливки.
Преимущества вакуумного литья под давлением
Интеграция вакуумной технологии в процесс литья под давлением дает ряд преимуществ:
а. Улучшенное качество: отсутствие воздуха и газа в полости пресс-формы сводит к минимуму образование пористости и пустот, что приводит к получению отливок с более высокой структурной целостностью и улучшенными механическими свойствами.
б. Улучшенная обработка поверхности: Вакуумная среда уменьшает образование оксидов и загрязнений на поверхности отливки, что приводит к более гладкой и эстетически привлекательной отделке.
в. Снижение доли брака: устранение газовой пористости и улучшение общего качества снижает долю брака, что приводит к экономии средств и повышению эффективности производства.
д. Тонкостенные возможности: вакуумное литье под давлением позволяет изготавливать тонкостенные компоненты сложной формы и с мелкими деталями, что делает его подходящим для приложений, требующих легких конструкций и сложной геометрии.
Моделирование в вакуумном литье под давлением: Моделирование играет жизненно важную роль в оптимизации процесса вакуумного литья под давлением, особенно при работе с хрупкими структурами, такими как алюминиевая пластина толщиной 0,6 мм с четырьмя лабиринтными формами. Используя передовые программные инструменты, инженеры могут моделировать и анализировать весь процесс литья, чтобы обеспечить наилучшие результаты.
Вот как моделирование помогает в производстве таких компонентов:
а. Оптимизация конструкции пресс-формы: Моделирование позволяет инженерам оценить различные конструкции пресс-форм, включая систему литников, конструкцию желобов и вентиляционные устройства. Анализируя поток расплавленного металла и схему заполнения, инженеры могут выявить потенциальные проблемы, такие как захват воздуха или неполное заполнение, и внести необходимые коррективы для оптимизации конструкции формы.
б. Прогнозирование и устранение дефектов: Программное обеспечение для моделирования позволяет прогнозировать и визуализировать потенциальные дефекты, такие как усадочная пористость, воздушные карманы или холодные затворы. Моделируя процесс затвердевания, инженеры могут определить критические области, подверженные дефектам, и изменить параметры литья, такие как температура литейной формы или скорость охлаждения, чтобы устранить или свести к минимуму эти проблемы.
в. Оптимальные параметры процесса: Моделирование позволяет оптимизировать параметры процесса, такие как скорость впрыска, давление и температура матрицы, для достижения желаемых характеристик наполнения и затвердевания. Моделируя различные сценарии, инженеры могут точно настроить процесс, чтобы обеспечить успешную отливку с минимальным количеством дефектов.
д. Анализ производительности: Моделирование дает ценную информацию о механическом поведении и производительности литого компонента. Инженеры могут оценивать такие факторы, как распределение напряжения, деформация и потенциальные точки отказа, что позволяет им принимать обоснованные решения и обеспечивать структурную целостность конечного продукта.
Достижения в области вакуумного литья под давлением. В последние годы в области вакуумного литья под давлением были достигнуты значительные успехи благодаря постоянным исследованиям и разработкам. Эти достижения направлены на дальнейшее расширение возможностей и эффективности процесса. Некоторые заметные разработки включают:
а. Усовершенствованные вакуумные системы. Усовершенствованные вакуумные системы с расширенными возможностями дегазации помогают достичь
более высокий уровень удаления газа из полости матрицы, что приводит к еще более низкой газовой пористости и улучшению качества литья.
б. Оптимизация сплава: исследования сосредоточены на разработке алюминиевых сплавов, специально предназначенных для вакуумного литья под давлением. Эти сплавы обладают превосходной текучестью, сниженным образованием оксидов и улучшенными механическими свойствами, что дополнительно улучшает общие характеристики компонентов, отлитых под давлением в вакууме.
в. Мониторинг и управление технологическим процессом. Усовершенствованные датчики и системы мониторинга интегрируются в машины для вакуумного литья под давлением, чтобы в режиме реального времени предоставлять данные о температуре, давлении и условиях заполнения. Эти данные позволяют лучше контролировать процесс, оптимизировать его и своевременно обнаруживать любые отклонения или аномалии.
д. Интеграция аддитивного производства: сочетание вакуумного литья под давлением с методами аддитивного производства, такими как 3D-печать, открывает новые возможности для создания сложной внутренней геометрии и замысловатых структур. Эта интеграция позволяет производить компоненты со встроенными каналами охлаждения, легкими конструкциями и индивидуальными функциями.

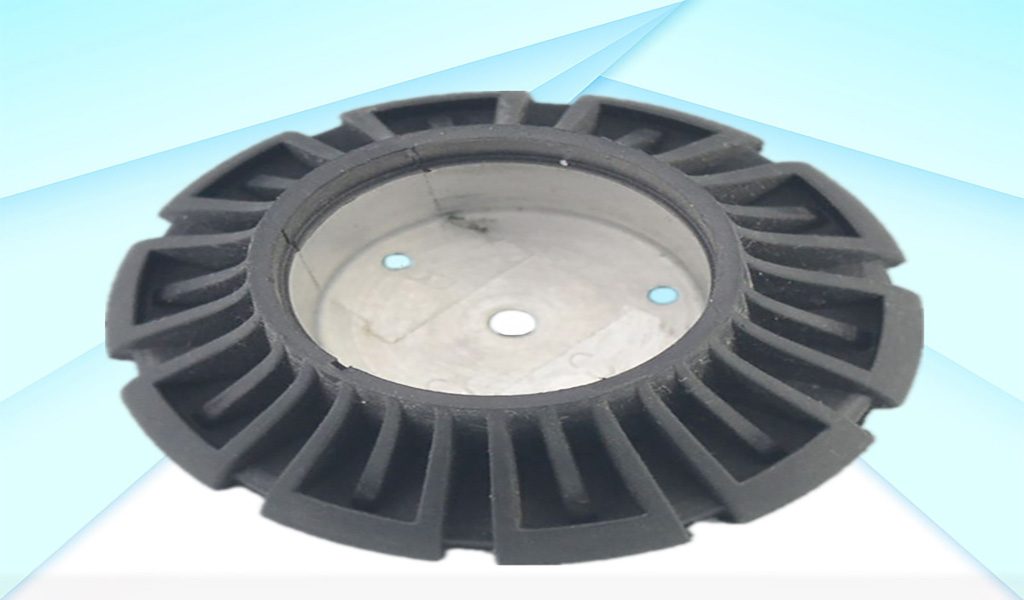

Применение в производстве Алюминиевая пластина толщиной 0,6 мм с четырьмя лабиринтными формами
Процесс вакуумного литья под давлением вместе с моделированием оказался очень подходящим для изготовления алюминиевой пластины толщиной 0,6 мм в форме четырех лабиринтов. Тонкостенные возможности вакуумного литья под давлением обеспечивают точное воспроизведение сложных лабиринтных узоров, а вакуумная среда устраняет пористость и обеспечивает высокое качество отливок. Моделирование помогает оптимизировать конструкцию пресс-формы, выявить потенциальные дефекты и определить оптимальные параметры процесса для достижения желаемых результатов.
Используя вакуумное литье под давлением и моделирование, производители могут производить эти хрупкие компоненты с минимальным количеством дефектов, превосходной обработкой поверхности и высокой точностью размеров. Полученная алюминиевая пластина с четырьмя лабиринтными формами может найти применение в различных отраслях, включая электронику, автомобилестроение и аэрокосмическую промышленность, где востребованы легкие и сложные компоненты.
