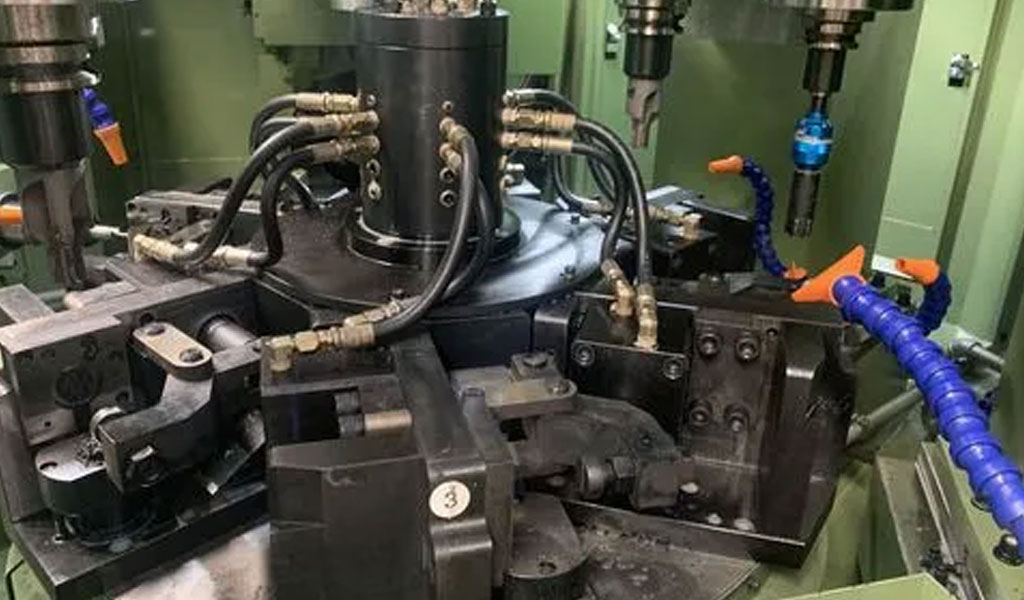

Что такое многоосевая обработка с ЧПУ?

Будучи генеральным директором ведущей службы обработки станков с ЧПУ, я своими глазами стал свидетелем того, как многоосная обработка с ЧПУ произвела революцию в производстве. Эта технология, маяк инноваций, изменила наш подход к сложным и точным деталям, став свидетельством человеческой изобретательности и механического прогресса.

Многоосевая обработка с ЧПУ означает способность станка с ЧПУ перемещать заготовку или инструмент по нескольким осям одновременно. Эта возможность позволяет создавать сложные и точные детали с более гладкими поверхностями и более сложной геометрией. Это не просто технологический скачок; это ворота к новым возможностям в производстве.

Чтобы сохранить преимущество на современном конкурентном рынке, необходимо идти в ногу с такими технологическими достижениями. Многоосевая обработка с ЧПУ не является исключением.

Что такое многоосевая обработка с ЧПУ и как она работает?

По своей сути многоосевая обработка с ЧПУ (числовым программным управлением) представляет собой передовой производственный процесс, в котором станки с компьютерным управлением работают по нескольким осям одновременно. Этот метод позволяет создавать сложные конструкции, которые были бы практически невозможны при традиционной механической обработке.

Режущий инструмент перемещается по линейным осям X, Y и Z при многоосевой обработке с ЧПУ. Кроме того, вокруг этих осей происходит вращение, известное как оси A, B и C.

Эти несколько осей движения обеспечивают беспрецедентную гибкость, позволяя машине приближаться к заготовке практически с любого направления.

Эта универсальность приводит к нескольким практическим применениям. Например, с помощью 5-осевого станка я могу выполнять сложную резку и детальную скульптуру за одну установку. Эта возможность значительно сокращает время настройки и устраняет необходимость использования нескольких устройств или изменения положения заготовки, обеспечивая более высокую точность и эффективность.

Процесс начинается с цифрового дизайна, обычно создаваемого в программном обеспечении САПР (компьютерного проектирования). Затем этот проект преобразуется в программу ЧПУ, дающую машине команду переместить инструменты для создания желаемой детали. Красота этого процесса заключается в его точности и повторяемости. После настройки программы ее можно использовать для производства деталей стабильного качества раз за разом.

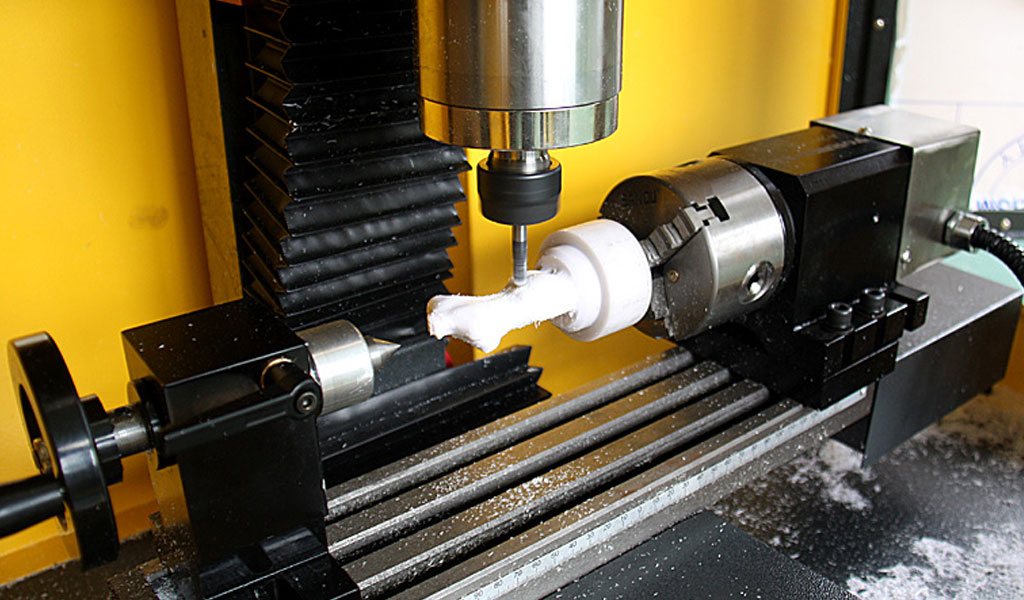

Каковы различные типы многоосевых станков с ЧПУ?

3-осевые станки с ЧПУ

3-осевые станки с ЧПУ являются наиболее простыми в категории многоосных станков. Они работают по трем основным осям: X (горизонтальная), Y (вертикальная) и Z (глубина).

Процесс начинается с цифровой 3D-модели, преобразованной в набор точных инструкций в G-коде, языке, который понимают станки с ЧПУ. Этот код управляет движением инструментов станка, направляя их по трем осям для резки и формирования конечной детали из материала.

Преимущества

Простота и удобство использования: 3-осные станки менее сложны, чем их многоосные аналоги, что упрощает их программирование и эксплуатацию. Эта простота является значительным преимуществом для бизнеса, поскольку сокращает время и затраты на обучение.
Экономичность: эти машины, как правило, более доступны с точки зрения первоначальных инвестиций и обслуживания. Это делает их отличной отправной точкой для малых и средних предприятий, желающих внедрить обработку с ЧПУ в свою деятельность.
Универсальность. Несмотря на свою простоту, 3-осные станки невероятно универсальны. Они могут работать с различными материалами и подходят для множества продуктов, от простых деталей до довольно сложных конструкций.

Недостатки

Ограниченная сложность: несмотря на универсальность, 3-осевые станки имеют ограничения при изготовлении деталей с подрезами или требующих сложной геометрии. Это ограничение иногда требует дополнительных операций, увеличивающих время производства.
Требуется ручное вмешательство: для некоторых проблемных деталей может потребоваться ручное перемещение заготовки для достижения всех углов обработки, что может привести к ошибкам и несоответствиям.

Приложения и варианты использования

3-осевые станки с ЧПУ широко используются в различных отраслях промышленности благодаря своей универсальности. Они модно производить механические детали, основные формы и прототипы. Наш завод часто использует эти станки для быстрого прототипирования, поскольку они предлагают быстрый и экономичный способ создания высококачественных деталей стандартной геометрии.

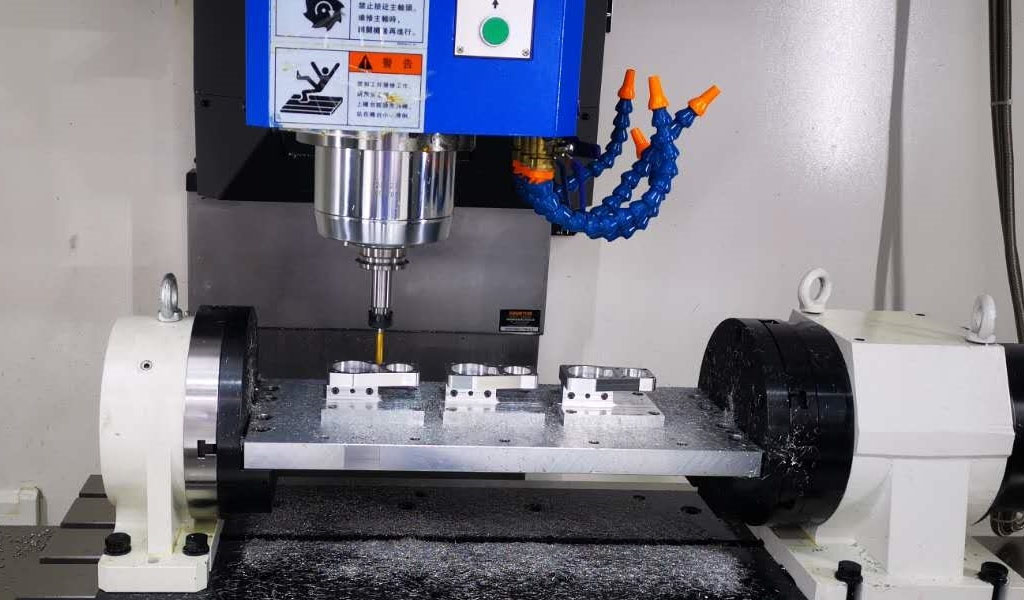

4-осевые станки с ЧПУ

4-осевые станки с ЧПУ добавляют ось вращения, обычно ось А, которая вращается вокруг оси X. Эта дополнительная степень свободы позволяет вращать заготовку, позволяя режущему инструменту достигать областей, которые были бы недоступны при 3-осевая установка.

Рабочий процесс аналогичен трехосным станкам, но с добавленной сложностью синхронизации вращательного движения с линейными осями. G-код для 4-осевого устройства определяет траекторию инструмента и контролирует вращательное позиционирование заготовки.

Преимущества

Повышенная сложность конструкции: дополнительная ось позволяет создавать более сложные геометрические формы и подрезы. Эта возможность полезна для создания более сложных конструкций без необходимости перемещать заготовку вручную.
Повышенная эффективность: 4-осевая обработка снижает потребность в нескольких установках, значительно сокращает время производства и повышает эффективность.
Улучшенное качество поверхности: возможность расположить заготовку под оптимальным углом может привести к улучшению качества поверхности, поскольку инструмент может выполнять более эффективные резы.

Недостатки

Более высокая сложность программирования и эксплуатации: добавление дополнительной оси требует более продвинутых навыков программирования и более глубокого понимания процесса обработки.
Увеличение инвестиций: 4-осные станки, как правило, дороже, чем 3-осные, с точки зрения первоначальных затрат и обслуживания.

Приложения и варианты использования

4-осевые станки с ЧПУ хорошо подходят для применений, требующих сложной геометрии, таких как компоненты аэрокосмической отрасли, автомобильные детали и сложные формы. На нашем предприятии мы часто используем 4-осевую обработку для деталей, требующих высокой точности и детализации, которые невозможно эффективно достичь с помощью 3-осевого станка.

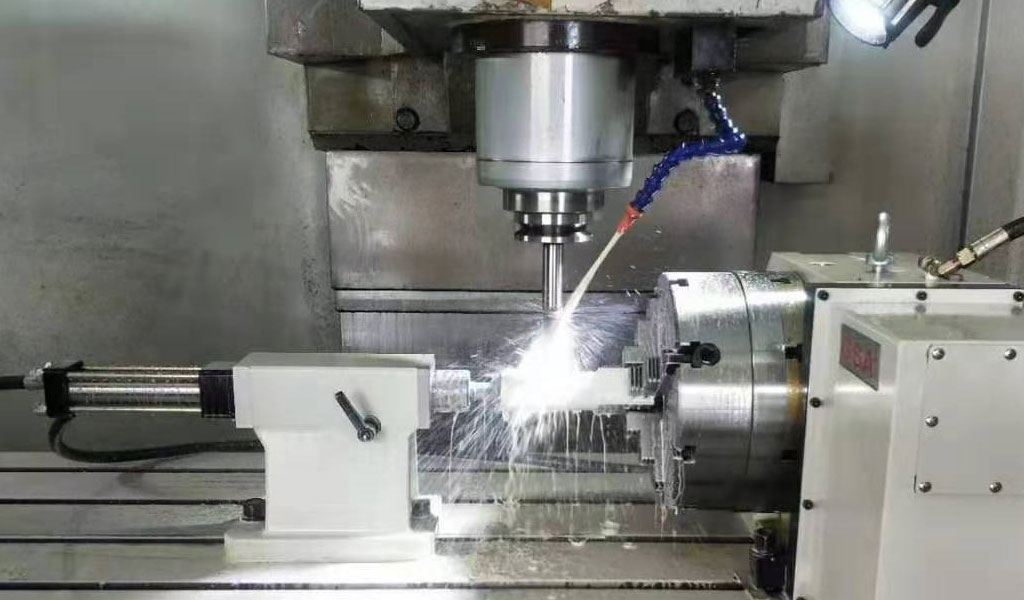

5-осевые станки с ЧПУ

5-осевые станки с ЧПУ представляют собой вершину сложности и возможностей обработки с ЧПУ. Эти машины работают по традиционным осям X, Y и Z, но также включают в себя две дополнительные оси вращения, часто называемые осями A и B.

Такая конфигурация позволяет режущему инструменту перемещаться и приближаться к заготовке практически с любого направления. Программирование 5-осевых станков очень сложное, поскольку оно предполагает одновременную координацию пяти различных осей для точного и плавного движения.

Преимущества

Непревзойденная точность и сложность: 5-осевые станки с ЧПУ могут производить детали сложной геометрии и жестких допусков, что невозможно на 3- или 4-осевых устройствах.
Сокращение времени наладки. Возможность обработки сложных деталей за один установ экономит время и снижает вероятность ошибок, связанных с несколькими конструкциями.
Увеличение срока службы инструмента и качества поверхности: дополнительные оси позволяют инструменту поддерживать оптимальное положение и угол резания, что приводит к улучшению качества поверхности и увеличению срока службы инструмента.

Недостатки

Высокая стоимость: 5-осевые станки являются самыми дорогими как с точки зрения первоначальных инвестиций, так и с точки зрения эксплуатационных затрат.
Крутая кривая обучения: сложность этих машин требует высококвалифицированных операторов и программистов, что может быть ограничивающим фактором для некоторых предприятий.

Приложения и варианты использования

5-осевая обработка с ЧПУ необходима в высокоточных отраслях, таких как аэрокосмическая, автомобильная и медицинская промышленность. Наш завод использует 5-осевые станки для создания сложных компонентов аэрокосмической отрасли и сложных медицинских приборов, где точность и соблюдение строгих спецификаций имеют первостепенное значение.

3+2 обработка

Обработка 3+2, также известная как 5-сторонняя обработка или индексированная 5-осевая обработка, представляет собой метод, при котором используется 5-осевой станок с ЧПУ, но режущий инструмент не перемещается одновременно по всем пяти осям. Вместо этого станок позиционирует заготовку в фиксированной ориентации, используя две оси вращения, а затем приступает к операции обработки, используя традиционный 3-осевой подход. Этот метод сочетает в себе гибкость 5-осевых станков с простотой 3-осевой обработки.

При обработке 3+2 заготовка сначала позиционируется с помощью осей вращения станка под определенным углом. После установки эти оси блокируются, и обработка выполняется с использованием только линейных осей X, Y и Z. Этот процесс позволяет обрабатывать сложные детали за меньшее количество установов, чем это потребовалось бы на стандартном 3-осном станке, но без сложности непрерывной 5-осевой обработки.

Преимущества

Расширенный доступ к сложным геометрическим формам: изменяя положение и фиксируя заготовку под разными углами, обработка 3+2 обеспечивает доступ к областям, которые было бы сложно обработать на 3-осном станке.
Снижение сложности по сравнению с полной 5-осевой обработкой: поскольку режущий инструмент в любой момент времени перемещается только по трем осям, программирование и управление более простыми, чем непрерывная 5-осевая обработка.
Улучшенное качество поверхности и срок службы инструмента. Оптимальное расположение заготовки обеспечивает более эффективные траектории и углы резания, что приводит к улучшению качества поверхности и увеличению срока службы инструмента.

Недостатки

Не подходит для чрезвычайно сложной геометрии: обработка 3+2 обеспечивает большую сложность, чем 3-осевая обработка, но она не может сравниться с возможностями непрерывной 5-осевой обработки для конкретных сложных конструкций.
Требуется 5-осевой станок. Несмотря на более простую работу, обработка 3+2 по-прежнему требует 5-осевого станка, что требует значительных инвестиций.

Приложения и варианты использования

Обработка 3+2 широко используется для деталей, требующих сложных углов и функций, но не требующих всех возможностей непрерывной 5-осевой обработки. Это очень распространено в аэрокосмической и автомобильной промышленности, где точность и эффективность являются ключевыми факторами. Мы часто используем обработку 3+2 для сложных компонентов, которым необходимы точные угловые элементы или карманы.

Насколько многоосная обработка отличается от традиционных методов ЧПУ с точки зрения эффективности?

Как опытный эксперт в области обработки на станках с ЧПУ, я видел замечательную эволюцию от традиционных методов к передовым многоосным технологиям. Этот прогресс заключался в добавлении большего количества осей и значительном повышении эффективности и возможностей производственного процесса.

Традиционная обработка с ЧПУ

Традиционная обработка с ЧПУ обычно включает в себя 3-осевые станки. Эти машины эффективны для многих применений, в основном при работе с менее сложными деталями. Однако их возможности ограничены перемещением по осям X, Y и Z, что может стать ограничением при производстве деталей сложной геометрии или необходимости нескольких наладок.

Эффективность многоосной обработки

Многоосная обработка, включающая 4- и 5-осевые станки, обеспечивает существенный скачок в эффективности по нескольким причинам:

Сокращение времени настройки. Одним из наиболее значительных преимуществ является сокращение времени настройки. Многоосные станки позволяют изготавливать сложные детали за одну установку, что невозможно на традиционных трехосных станках. Такое сокращение времени наладки ускоряет производство и снижает вероятность ошибок, связанных с несколькими конструкциями.
Сложная геометрия с точностью: многоосные станки могут создавать сложные формы и сложные детали с высокой точностью. Эта способность особенно важна в аэрокосмической и медицинской технике, где точность не подлежит обсуждению.
Улучшенное качество поверхности и срок службы инструмента: дополнительные оси обеспечивают оптимальное позиционирование инструмента, что приводит к улучшению качества поверхности и может продлить срок службы инструмента за счет снижения его износа.
Гибкость и универсальность: многоосные станки обеспечивают большую гибкость при производстве сложных деталей. Эта универсальность означает, что на одной машине можно производить более широкий спектр факторов, что снижает потребность в специализированном оборудовании.

Компромисс между стоимостью и эффективностью

Важно отметить, что хотя многоосная обработка более эффективна, она также требует более высоких затрат с точки зрения первоначальных инвестиций и опыта эксплуатации. Поэтому решение об использовании многоосной обработки должно быть основано на тщательном анализе конкретных потребностей, таких как сложность деталей, требуемая точность и объем производства.

Каковы ключевые отрасли промышленности, которые получают выгоду от многоосевой обработки с ЧПУ?

Аэрокосмическая промышленность. Аэрокосмическая промышленность требует абсолютной точности и сложной геометрии компонентов, что делает многоосную обработку незаменимой. От деталей двигателей до компонентов планера многоосные станки с ЧПУ могут создавать сложные конструкции с жесткими допусками, необходимыми в аэрокосмической отрасли.
Производство медицинского оборудования. Точность и надежность имеют решающее значение при производстве медицинского оборудования. Многоосевая обработка с ЧПУ позволяет производить сложные, индивидуальные и точные медицинские устройства, такие как ортопедические имплантаты, хирургические инструменты и диагностическое оборудование.
Автомобильная промышленность. Автомобильная промышленность получает значительную выгоду от эффективности и точности многоосной обработки. Компания производит сложные компоненты двигателей, детали трансмиссии и специальные приспособления, требующие высокой точности и превосходной обработки поверхности.
Оборона и вооруженные силы. В оборонном секторе существует постоянная потребность в нестандартных высокоточных деталях. Многоосевая обработка с ЧПУ удовлетворяет эту потребность, производя компоненты для военной техники, транспортных средств и систем вооружения, требующие максимальной точности и долговечности.
Электроника. Поскольку электронные устройства становятся все меньше и сложнее, потребность в точных и миниатюрных компонентах растет. Многоосевая обработка имеет решающее значение при создании сложных деталей для электронных устройств, включая разъемы, корпуса и различные нестандартные компоненты.
Изготовление инструментов и пресс-форм. Изготовление пресс-форм и оснастка — это еще одна область, в которой многоосная обработка особенно хороша. Создание сложных форм и штампов с точными контурами и деталями имеет важное значение для производства высококачественных инструментов для литья пластмасс под давлением и литья под давлением.
Энергетический сектор. В энергетическом секторе существует спрос на важные и сложные компоненты, особенно в нефтегазовой, ветровой и атомной энергетике. Многоосевая обработка облегчает создание этих деталей с точностью и надежностью, необходимыми в условиях таких высоких напряжений.

В чем разница между 3, 4 и 5-осевой обработкой с ЧПУ?

3-осевая обработка с ЧПУ

Движение: при 3-осевой обработке с ЧПУ режущий инструмент движется в трех линейных направлениях – по осям X, Y и Z.
Возможности: Идеально подходит для деталей с относительно простой геометрией. Он отлично подходит для фрезерования пазов, сверления отверстий и резки острых кромок.
Ограничения: он должен иметь возможность обрабатывать детали с подрезами и ограничен в изготовлении сложной геометрии.
Отрасли: широко используется в производстве основных деталей, таких как простые механические компоненты, рамы и кронштейны.

4-осевая обработка с ЧПУ

Движение: добавляет ось вращения к существующим осям X, Y и Z, обычно это ось A, которая вращается вокруг оси X.
Возможности: Позволяет обрабатывать более сложные детали с подрезами. Он также может выполнять операции на стороне детали, что невозможно на трехосных станках.
Ограничения: Хотя он более универсален, чем 3-осевая обработка, он все же имеет некоторые геометрические правила по сравнению с 5-осевой обработкой.
Промышленность: используется в автомобилестроении, аэрокосмической промышленности и производстве пресс-форм для производства более сложных деталей.

5-осевая обработка с ЧПУ

Движение: включает движения по осям X, Y и Z, а также по двум осям вращения, A и B, позволяя режущему инструменту двигаться одновременно во всех пяти направлениях.
Возможности: Может производить очень сложные и замысловатые детали с высокой точностью. Он способен обрабатывать сложные подрезы и контуры.
Ограничения: более высокая стоимость и требует более квалифицированного программирования и эксплуатации.
Отрасли: незаменимы в высокоточных областях, таких как аэрокосмическая промышленность, медицинское оборудование и сложные автомобильные компоненты.

Ключевые выводы

3-осевой режим лучше всего подходит для более простых и менее дорогих деталей.
4-осевой режим добавляет возможность обработки более сложных форм и поднутрений.
5-осевой метод является наиболее совершенным, подходит для обработки очень сложных и прецизионных деталей, но имеет более высокую стоимость.
