Всем производителям нужны чертежи того или иного типа для изготовления готовой детали из металла или пластика, и это обычно означает файл САПР, созданный на компьютере. Но многие разработчики продуктов могут не знать, как эти файлы используются в цехах. Вот что вам нужно знать с точки зрения производителя, чтобы ваши компьютерные проекты можно было превратить в готовую деталь самым быстрым, точным и экономически эффективным способом.
Что такое 3D-чертеж CAD?
Программное обеспечение 3D CAD используется для создания модели вашего проекта. Эта 3D-модель содержит все размерные данные детали, даже если они не отображаются на экране в любой момент времени. То, что вы видите на экране, обычно выглядит как твердый объект, который можно вращать и смотреть под любым углом. Эта модель является математической и состоит исключительно из данных.
Как файл 3D CAD используется в производстве?
В производстве 3D-файл служит нескольким важным целям. Во-первых, это помогает изготовителю получить представление о физическом объеме и геометрии детали. Знание размера помогает при заказе сырья. Это также помогает нам понять, как конструкция может сочетаться с другими частями.
Во-вторых, поскольку 3D-файл содержит необработанные данные, он используется для создания программы резки для любого процесса обработки с ЧПУ. В этом случае 3D-модель становится G-кодом, который сообщает машине с компьютерным управлением, какой путь необходимо выполнить, чтобы вырезать фигуру из исходного материала.

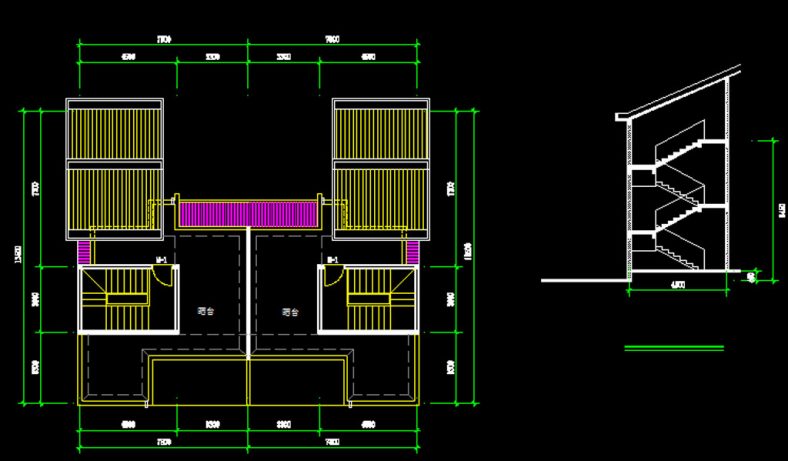

Что такое 2D-чертеж САПР?
Чертеж 2D CAD — это двухмерный линейный рисунок, на котором показана только одна грань детали. Это работает как снимок детали с одной точки зрения. Это те чертежи, которые раньше назывались чертежами, и их до сих пор можно рисовать по старинке на чертежном столе. В настоящее время 2D-чертежи CAD в основном создаются в цифровом виде с использованием графического программного обеспечения или могут быть получены напрямую – одним нажатием кнопки – из 3D-модели.
Как файл 2D CAD используется в производстве?
В отличие от 3D-рендеринга, 2D-чертеж автоматически не содержит никаких данных. Поэтому он обычно не может предоставить производителю достаточно информации. Таким образом, дизайнер должен указать все важное о детали и о том, как она должна выглядеть, ощущаться и функционировать. Все файлы 2D CAD должны включать как минимум:
- Физические размеры и допуски
- Размеры отверстий, расположение и тип резьбы
- Плоскостность поверхности
- Отделка поверхности и цвет
- Тип(ы) материала
- Угловые радиусы
- Критические размеры
Для операций ручной обработки файлы 2D-чертежей должны содержать достаточно информации для описания всех элементов детали. Квалифицированные машинисты умеют интерпретировать проектные чертежи, чтобы вручную превратить их в готовые детали. На современном оборудовании с ЧПУ такие чертежи чаще всего используются для обозначения обработки поверхности и способа измерения детали.
Только вы, проектировщик, знаете, как будет использоваться деталь и каковы ее важнейшие функции. Эту информацию необходимо зафиксировать в двухмерном чертеже, и именно ее производитель использует для сверки с готовой деталью.
Если бы нам предоставили только 2D-чертежи для изготовления детали, обработанной на станке с ЧПУ, нам все равно нужно было бы создать 3D-файл, а это потребовало бы времени и денег. Помните, что при обработке на станке с ЧПУ для изготовления детали используется 3D-файл, а для ее измерения — 2D-файл.
Что лучше для вашего проекта: 2D или 3D?
Ответ: Оба! Мы настоятельно рекомендуем включать в каждый проект файлы 3D- и 2D-чертежей. Это дает наиболее полную картину всей детали, что помогает составить точное ценовое предложение. Чем больше информации мы получим с вашей стороны, тем быстрее и эффективнее мы сможем приступить к работе над созданием вашего прототипа или детали для мелкосерийного производства.
Как всегда, как только вы будете довольны нашим предложением и будете готовы приступить к работе, мы проведем анализ конструкции для производства, чтобы еще раз убедиться, что ваш продукт разработан для достижения наилучшего результата. При необходимости наши инженеры могут предоставить вам обратную связь, чтобы гарантировать, что ваша конструкция оптимизирована для производства. Отправьте нам свои файлы САПР сегодня, и давайте начнем!
